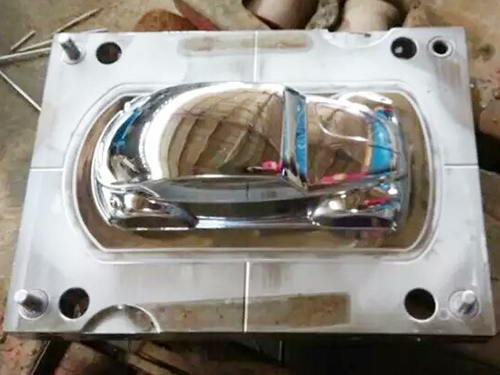

塑胶模具电镀与金属制件相比，塑料电镀制品不仅可以实现很好的金属质感，而且能减轻制品重量，在有效改善塑料外观及装饰性的同时，也改善了其在电、热及耐蚀等方面的性能，但电镀用塑料材料的选择却要综合考虑材料的加工性能、机械性能、材料成本、电镀成本、电镀的难易程度以及尺寸精度等因素。
1)基材蕞好采用电镀级ABS材料，ABS电镀后覆膜的附着力较好，同时价格也比较低廉。
2)塑件表面质量一定要非常好，电镀无法掩盖注射的一些缺陷，而且通常会使得这些缺陷更明显。
3)电镀件镀层厚度对配合尺寸的影响，电镀件的厚度按照理想的条件会控制在0.02mm左右，但是在实际的生产中，可能最多会有0.08mm的厚度，所以在有滑动配合的位置上，单边的间隙要控制在0.3mm以上，才能达到满意的效果，这是我们对电镀件配合时需要作的关注。
4)表面凸起最好控制在0.1~0.15mm/cm，尽量没有尖锐的边缘。
5)如果有盲孔的设计，盲孔的深度最好不超过孔径的一半，负责不要对孔的底部的色泽作要求。
6)要采用适合的壁厚防止变形，最好在1.5mm以上4mm以下，如果需要作的很薄的话，要在相应的位置作加强的结构来保证电镀的变形在可控的范围内。
7)在设计中要考虑到电镀件变形，由于电镀的工作条件一般在60度~70度的温度范围下，在吊挂的条件下，结构不合理，变形的产生难以避免，所以在塑件的设计中对水口的位置要作关注，同时要有合适的吊挂的位置，防止在吊挂时对有要求的表面带来伤害。
另外蕞好不要在塑件中有金属嵌件存在,由于两者的膨胀系数不同,在温度升高时,电镀液体会渗到缝隙中,对塑件结构造成一定的影响。
