电镀模具设计原理要求是什么?


1.电镀模具基材更好采用电镀级ABS,一般采用奇美ABS727,更好不用ABS757,ABS757螺丝柱易打裂。
2.塑件表面质量一定要非常好,电镀无法掩盖注射的一些缺陷,而且通常会使得这些缺陷更明显。
3.在电镀件的螺丝孔采用阻镀工艺,避免螺丝打裂,而且要螺丝孔内径要设计比常规单边大10丝(不行可以加胶)。

4.电镀件成本,因电镀是属于外观装饰件,主要起装饰作用,不宜大面积电镀设计,另外,不装饰的部分尽量要偷肉处理,节省产品的重量和电镀面积。

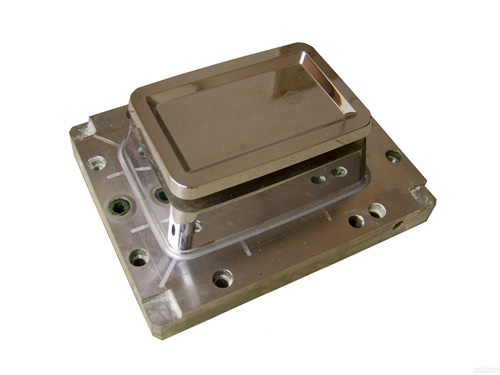

电镀模具

5.在结构设计时有几点也要关注,外形要适合于电镀处理:
1)表面凸起最好控制在0.1~0.15mm/cm,尽量没有尖锐的边缘。
2)如果有盲孔的设计,盲孔的深度最好不超过孔径的一半,负责不要对孔的底部的色泽作要求。
3)要采用适合的壁厚防止变形,最好在1.5mm以上4mm以下,如果需要作的很薄的话,要在相应的位置作加强的结构来保证电镀的变形在可控的范围内。
4)在设计中要考虑到电镀工艺的需要,由于电镀的工作条件一般在60度到70度的温度范围下,在吊挂的条件下,结构不合理,变形的产生难以避免,所以在塑件的设计中对水口的位置要作关注,同时要有合适的吊挂的位置,防止在吊挂时对有要求的表面带来伤害,如下图的设计,中间的方孔专门设计用来吊挂。
6.电镀件镀层厚度对配合尺寸的影响
电镀件的厚度按照理想的条件会控制在0.02mm左右,但是在实际的生产中,可能最多会有0.08mm的厚度,所以在有滑动配合的位置上,单边的间隙要控制在0.3mm以上,才能达到满意的效果,这是我们对电镀件配合时需要作的关注。
7.电镀件变形的控制
由于电镀流程中,几道工序的工作温度都在60℃~70℃,在这样的工作条件下,吊挂的工件极易发生变形,如何控制制件的变形是我们在加工中关注的一个问题,在同电镀厂工程师的交流后认为关键在于要在塑件结构上要充分考虑挂接方式和支撑结构的设计,目的就是增强整个架构的强度,一般的做法都是在注射的流道结构上设计各种结构,即保证了塑流的填充有加强了整体的结构,电镀的时候,一起进行电镀,电镀后剪掉浇道得到最后的成品。
